Арматура вакуумная — виды и характеристики
Создавать и поддерживать требуемые параметры вакуума в герметичной системе невозможно без использования специальных изделий, которые получили название вакуумная арматура. К ним относятся переходники, фитинги, сильфоны, затворы и клапаны различной конфигурации. Модификацию устройства выбирают исходя из вида выполняемого технологического процесса.
Арматура вакуумная — виды и характеристики
Виды арматуры:
- регулирующая, она используется для дозирования рабочего потока в системе и учета его расхода;
- запорный вид — применяется для остановки работы вакуумного оборудования и надежного перекрытия всех отводов;
- распределительно смесительная — помогает правильно распределять расход жидкости или газовой смеси в системе;
- предохранительная — она позволяет защитить оборудование от перегревания или превышения параметров допустимого давления;
- защитная — осуществляет контроль потока рабочего вещества в вакуумной системе или изделие;
- фазоразделительная — состоит из воздухоотводов, конденсаторов, маслоотделителей и аналогичных устройств.
К такой арматуре предъявляются определенные требования: она должна быть надежной, герметической, практичной в использовании и обладать высокой износостойкостью. Аналогичные приспособления выбираются в зависимости от вида вакуумной системы, а также от выполняемого технологического процесса.
Вакуумные затворы
Аналогичного вида устройства входят в конструкцию большинства агрегатов и систем, служат для герметизации элементов изолированных резервуаров и обеспечивают нужную цикличность откачивания или нагнетания рабочего потока газа или его смесей.
Вакуумные затворы
Аналогичное изделие имеет отличительную черту в конструкции — диск располагается перпендикулярно течению рабочего потока, поэтому конструктивно можно выполнить минимальные линейные размеры при максимуме проводимости. Для того чтобы достичь необходимых для производственного процесса параметров, например, сверхвысокого вакуума, надо предварительно прогревать изделие.
Выпускаются устройства с использованием ручного, пневматического или электромеханического привода, поэтому от способа передачи устройству движения и габаритов затвора зависит скорость его срабатывания.

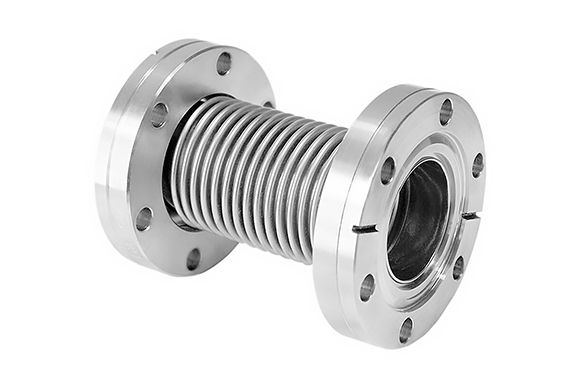

Вакуумные сильфоны
Мембранного типа изделия отличаются гибкостью диафрагмы, заключенной между конструкциями соединения и возможностью совершать заданный цикл работы, их используют в качестве компенсатора, амортизатора или в виде специального ввода. В первом варианте сильфоны сглаживают расширение, происходящее из-за тепловой энергии, а также допуски при монтаже, например, разницу в линейных размерах или незначительные отклонения по углам. Как амортизаторы диафрагмы используются во время откачки или нагнетания, чтобы сглаживать возможные скачки напряжения. Выполняя функции ввода, они осуществляют передачу движения и отделяют герметический отсек от других компонентов системы.
Вакуумные сильфоны
Положительные качества:
- эластичность и гибкость;
- низкие коэффициенты жесткости;
- компактность установки;
- выпускаются разной конфигурации от кольцевой до прямоугольной формы.
За счет того, что вариантов изготовления диафрагм довольно много, особые конфигурации компенсаторов намного повышают амортизацию, но в то же время могут увеличить возможность возникновения негативного резонанса от производимых ими собственных колебаний.

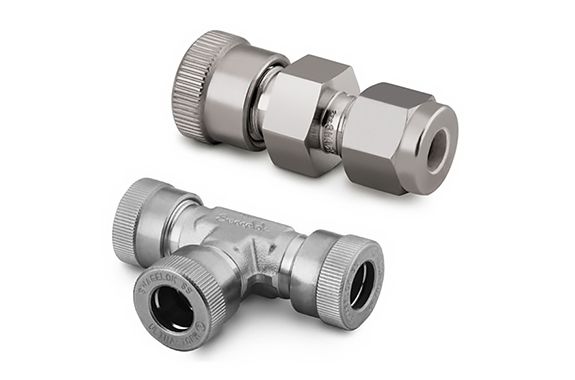

Вакуумные фитинги
Соединения ISO-KF гарантируют быстрый монтаж и замену отдельных фрагментов трубопроводов в системах. Такие конструкции могут монтироваться без использования инструмента — нужно только провернуть гайку быстросъемного хомута, и стыковка выполнена.
Вакуумные фитинги
Соединения фланцев типа ISO-K обеспечивают стыковку компонентов с диаметрами от 63 до 630 в любом пространственном положении, которое не зависит от расположения перфораций под болты, которые выполнены на фланцах. Конструктивно такие соединения изготавливаются из двух флянцев, специального кольца для обеспечения центровки и выполнения уплотнения соединения, а также струбцин в сборе. Надо отметить, что кольцо для центровки всегда точно входит в проточку на боковине фланца, поэтому стыковка выполняется легко в любом пространственном положении.
Для герметичного соединения всех составных частей системы, которая будет работать в области высокого и сверхвысокого вакуума, используются соединения типа ConFlat или CF. В качестве уплотнения таких соединений используется плоское кольцо из отожженной бескислородной меди или Витона — фторкаучука, обладающего высокой термостойкостью и низким коэффициентом выделения паров в вакууме.

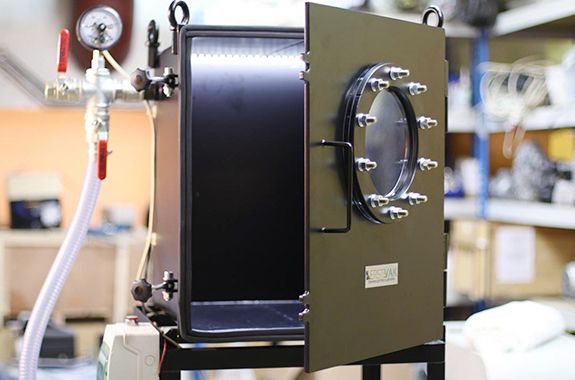

Смотровые окна — роль их работы в вакуумных системах
Такие окна по виду очень похожи на морские иллюминаторы и применяются в герметических рабочих отсеках для наблюдения за технологическими процессами. Для их изготовления используются такие материалы: закаленное стекло, кварц и сапфир, которые выбираются в зависимости от цены, параметров светового пропуска, термической обработки, а также от уплотнений, используемых при монтаже.
Смотровые окна — роль их работы в вакуумных системах
Изделия из стекла чаще всего используются на производстве, потому что они дешевле и имеются много вариантов диаметра. Коэффициент пропуска света до 90% при длине световой волны в пределах 0,32—2,6 мк, обработка производится при температурах до 400° С.
Из кварца изготавливают смотровые окна с аналогичным коэффициентом светового пропуска, но для ультрафиолетового света диапазон находится в пределе 0,2—2,0 микрона. Такие изделия в качестве уплотнения между рамами из нержавеющей стали используют низкотемпературные сплавы паяльного типа.
Окна из сапфира имеют коэффициент светового пропуска 80%, но длина волны для обыкновенных изделий 0,3-0,4 мк, а для ультрафиолета — от 0,25 до 4,5 микрон. Уплотнения выполнены из материала, выдерживающего до 450° С.

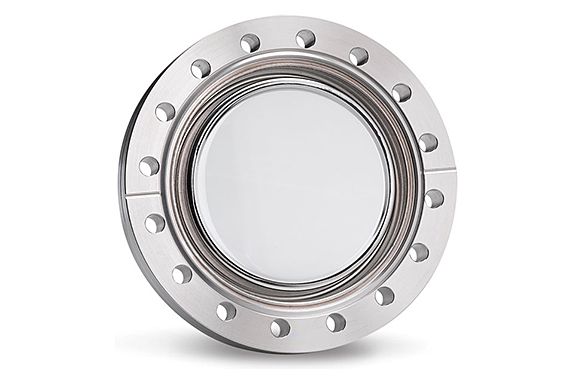

Вакуумные уплотнения для фланцев
Качественная герметизация осуществляется за счет уплотнителя, который устанавливается между фланцами и сжимается при затяжке креплений.
Вакуумные уплотнения для фланцев
Основные виды таких прокладок:
- металлические, например, медные;
- высокой стойкости резина, способная выдерживать температурные режимы в вакууме;
- полимерные;
- паронит или плотный картон;
- графитовые;
- комбинированного типа.
Для овальных и круглых фланцев применяют прокладки, выполненные из металла, которые вставляются в специальные проточки на фланце, они гарантируют безопасность соединения при наличии высоких параметров температуры.
Резина считается довольно эластичным материалом с высокими значениями упругости, но ее нельзя применять при постоянном контакте с агрессивными веществами и высокой температуре, потому что она быстро теряет свои свойства. В чистом виде ее используют редко, чаще применяют наполнители из асбеста.
Паронит отлично выдерживает любые химически активные среды, высокую температуру и аналогичные параметры давления. Уплотнения из такого материала довольно широко используются в технике при флянцевом соединении, например, в промышленном производстве, при транспортировке нефтепродуктов.
Уплотнения, выполненные из асбеста, — бюджетный вариант, часто используемый при соединении стыков из материала, стойкого к воздействию нефтепродуктов или возможного возгорания. Хорошо показали себя при работе с разными жидкостями и газами.
Полимерные материалы применяют для создания прокладок на основе искусственных веществ, такие изделия отличаются высокой упругостью. На практике применяют несколько видов — высокого качества полиуретановые изделия отличаются хорошей термостойкостью.
Графитовые аналоги хорошо проявили себя во время высоких нагрузок и нагреве до предельных температур, пластичность у них довольно высокая, как и износостойкость. Основное применение: переработка нефтепродуктов и ядерная энергетика.
Комбинированные материалы являются довольно сложными по химическому составу и практически универсальны — их применяют в различных областях производства, потому что они не реагируют на химическое воздействие и обладают высокими показателями в качестве уплотнения.

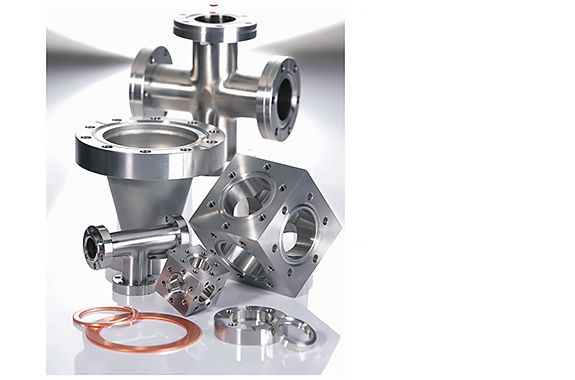

Арматуры стандарта KF
Оборудование изготавливают из сырья высокой прочности, вакуумная арматура типа KF производится из таких металлов: нержавеющая сталь, алюминий бронза и их сплавы. Уплотнением служат специальные изделия, которые изготавливаются из эластомера, выделяющегося высокой износостойкостью и долговечным использованием. Кроме этого, у эластомера высокие показатели устойчивости на сжатие.
Арматуры стандарта KF
Арматура типа KF пользуется высокой популярностью при оснащении оборудования с высокими показателями производительности, она не требует постоянного технического обслуживания, а все сочленения выполняются с высоким качеством и надежной герметичностью.
Сфера активного применения — промышленное производство и предприятия сельского хозяйства.
Вакуумная арматура стандарта ISO
Международная организация по стандартизации или ISO разработало много стандартов качества, которым должны соответствовать оборудование вакуумного класса. Арматура такой стандартизации изготавливается только из материалов самого высокого качества, имеет расширенные функциональные возможности, а также дополнительные функции. Такое оборудование можно использовать в различных областях промышленного производства, потому что оно имеет высокие оценки дипломированных экспертов и неограниченный допуск на применение.
Вакуумная арматура стандарта ISO
Многие промышленники используют фланцы с диаметрами до 630 мм и трубопроводы, где применяются соединения аналогичного типа, потому что они отлично выдерживают давление с параметрами 10-7 мбар и выше.
Стоит также отметить, что стандарт ИСО на данный момент — лучшее предложение из всех вариантов на рынке вакуумного оборудования, а по заверению компетентных технологов такие изделия будут со временем только улучшаться.

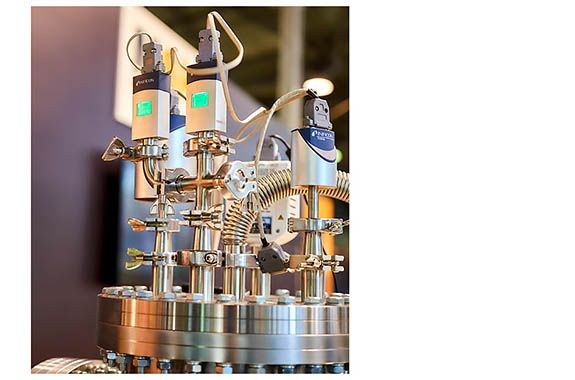

Производители вакуумной арматуры
Производители вакуумной арматуры
Качественное оборудование производят многие российские компании, например, холдинг СеверМаш, г. Рыбинск, специализируется по выпуску вакуумной арматуры широкого ассортимента уже более 20 лет, сегодня его производственные мощности изготавливают до 50 тысяч единиц высокого качества в течение года. Самарский завод Старт работает всего 14 лет, но качество продукции находится на высоком уровне и соответствует ГОСТ. Корпорация АРКОР — группа компаний, которые специализируются на проектировании и выпуске запорной арматуры для любых систем, на рынке вакуумного оборудования более 27 лет, продукция отличается высоким качеством.
