Компрессор Berg – стационарный агрегат для нагнетания воздуха в промышленных масштабах. Модели различаются конструктивными (винтовые и поршневые) и техническими характеристиками. Наличие контроллера делает работу агрегатов практически полностью автоматизированной, не требующей человеческого вмешательства.
Содержание:
- Компрессор Berg промышленный
- Устройство компрессора Берг
- Компрессоры Berg - принцип действия
- Винтовые компрессоры Берг
- Компрессор Berg поршневой
- Компрессоры Берг - ремонт
Компрессор Berg промышленный
Стационарный вариант маслонаправленных промышленных компрессоров немецкого производства. Обладает высокой энергоэффективностью и надёжностью, даже в климатически сложных условиях. Низкий шумовой порог, экологически безопасен, компактен, прост в обслуживании и эксплуатации, имеет увеличенный межсервисный интервал. Такой результат обеспечивается идеальным сочетанием рабочей пары: электродвигатель – винтовой блок.

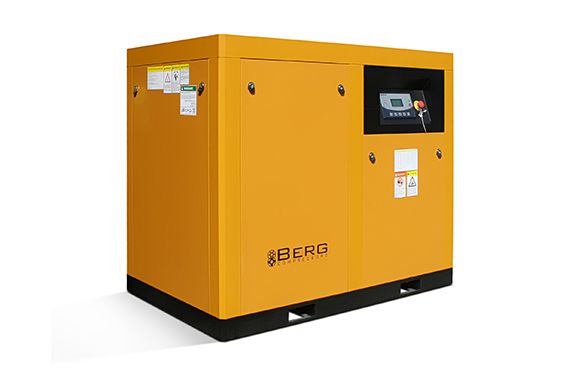

Компрессор Berg промышленный
Оснащаются двигателем собственной разработки, предназначенным для непрерывной работы в сложных условиях. Безопасность и автоматизация работы обеспечивается контроллером с простым и понятным графическим интерфейсом, понятным любому пользователю.
Оснащён системой предпускового подогрева масла, облегчающей запуск электромотора при отрицательной температуре окружающей среды.
Поршневые модификации имеют меньший размер, производительность и цену. Изготавливаются в комплекте с объёмным ресивером, предназначенным для нагнетания воздуха и подготовки воздушно-масляной смеси.
Устройство компрессора Берг

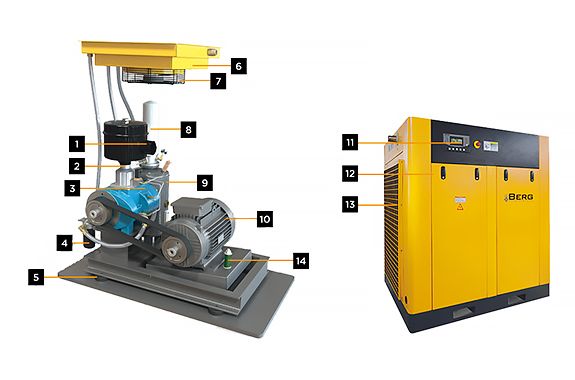

Устройство компрессора Берг
Компрессор винтовой «Берг» серии ВК-Р, состоит из:
- Воздушного фильтра.
- Всасывающего обратного клапана.
- Винтового блока.
- Масляного фильтра.
- Опор с виброгасящими подушками (4 шт.).
- Сдвоенного радиатора/ маслоохладителя.
- Охлаждающего вентилятора.
- Воздушномасляного сепаратора.
- Маслобака.
- Трёхфазного электродвигателя с защитой уровня IP54, класса F.
- Системы управления Berg.
- Звукопоглощающего кожуха.
- Панельного фильтра.
- Поршневые компрессоры Berg конструктивно выглядят по-другому. Устройство состоит из:
- Ресивера.
- Поршневого компрессорного блока.
- Трёхфазного электродвигателя.
- Ременной передачи.
- Реле давления.
- Манометра.
- Раздаточного коллектора.
Компрессоры Berg – принцип действия
При первом запуске, после того как электродвигатель войдёт в рабочее состояние, контроллер компрессора Berg подаёт импульс на электромагнитный клапан, принуждающий открыть канал подачи воздуха. Закачанные из атмосферы, он проходит сквозь фильтр, поступая в винтовой блок и смешивается с маслом. Отсюда начинается подача воздушно-масляной смеси, передающейся в ресивер (маслобак). Выход из него перекрыт клапаном, создающим давление, которое принуждает масло циркулировать по всей системе агрегата. Охлаждение смеси происходит в радиаторе.

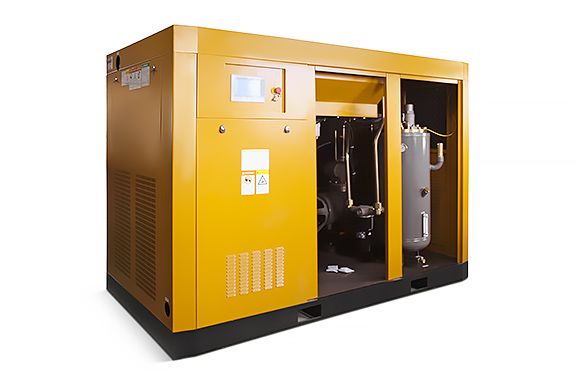

Компрессоры Berg – принцип действия
По достижении четырёх атмосфер, открывается клапан, смесь поступает в маслобак, где под воздействием центробежной силы происходит деление. Оставшееся масло отделяется сепаратором. Сжатый воздух, перераспределяется в радиатор, охлаждается и снова попадает в магистраль.
Полезно! Принцип функционирования компрессоров компании «Берг» винтового и поршневого типов, заключается в изменении объёма рабочих камер, создающегося благодаря вращающимся роторам/ двигающимся поршням.
Винтовые компрессоры Берг

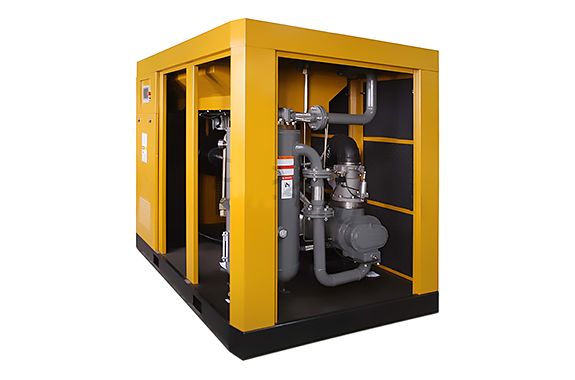

Винтовые компрессоры Берг
Винтовые компрессоры Berg эффективнее поршневых по всем характеристикам: меньше вибрируют, гораздо тише, дают больший КПД. Управляются с помощью многофункционального промышленного микропроцессорного блока управления (контроллера), обеспечивающего автоматизированную работу агрегата без дополнительных устройств. К основным функциям контроллера относятся:
- Энергоэффективное функционирование и аварийная остановка при возникновении нестандартной ситуации.
- Индикация предупреждающих сообщений.
- Автоматическое напоминание о необходимости прохождения ТО.
- Архивация времени наработки в разных режимах, сохраняющаяся в энергонезависимой память устройства.
- Многоуровневая степень защиты от несанкционированного доступа к управлению компрессором.
Винтовые модификации встречаются двух модификаций:
- ВК-Р – ременной привод.
Отличается простой конструкцией, удобством эксплуатации. Регулировка рабочего давления происходит за счёт ременной передачи.
- Производительность: 0,65 – 14 м3/ мин.
- Рабочее давление: 7/ 8/ 10 /15 бар.
- Мощность электродвигателя: 4 – 75 кВт.
- Исполнение: частотный привод.
- Охлаждение: воздушное.
- Привод: ремень.
- Электродвигатель: 380 В/ трёхфазный/ 50 Гц.
- ВК – прямой привод.
Более совершенная версия, превышает ременные модели по многим показателям: производительность, срок эксплуатации, функциональность. Служба эластичной муфты намного дольше ременного привода, что обеспечивает агрегату длительный межремонтный интервал.
- Производительность: 3,8 – 73 м3/ мин.
- Рабочее давление: 7/ 8/ 10/ 12.
- Мощность электродвигателя: 22 – 400 кВт.
- Исполнение: частотный привод.
- Охлаждение: воздушное.
- Привод: прямая муфта.
- Электродвигатель: 380 В/ трёхфазный/ 50 Гц.
Компрессор Berg поршневой
Компрессоры поршневого типа – недорогие агрегаты, укомплектованные встроенным маслобаком, объёмом 270 или 400 л (в зависимости от модели). Используются на небольших производствах. Там, где есть потребность в подаче сжатого воздуха.
Компрессор Berg поршневой
Сжатие воздуха происходит в закрытом пространстве цилиндра-ресивера, нагнетается за счёт давления, которое создаётся возвратно-поступательными движениями поршней. Высокая популярность объясняется простотой в эксплуатации и обслуживании, невысокой ценой, относительными массогабаритными показателями в сравнении с винтовыми модификациями, отличными показателями производительности при минимальных энергозатратах.
Компрессоры Берг – ремонт
В целях увеличения срока службы агрегата производитель рекомендует соблюдать строгий регламент выполнения сервисных работ. Компрессор Берг должен регулярно проходить ТО, в ходе которого осуществляется проверка, замена и осмотр отдельных элементов. При соблюдении этих условий завод-изготовитель даёт гарантийный срок эксплуатации 1 год иди 4 000 часов работы.

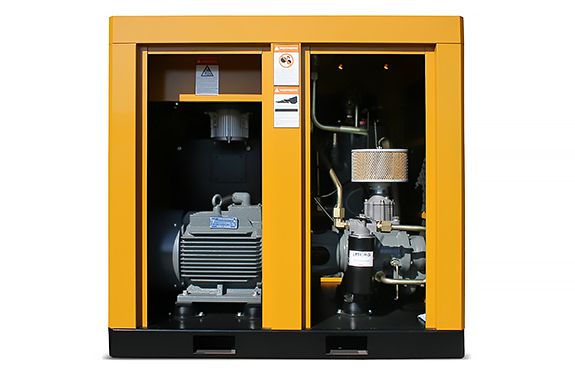

Компрессоры Берг – ремонт
В большинстве случаев проблемы с компрессорами возникают по следующим причинам:
- Несвоевременное прохождение технического обслуживания.
- Использование неоригинальных деталей, масла.
- Неквалифицированный монтаж.
- Нарушение правил эксплуатации.
При возникновении любой неисправности следует проверить электропроводку и обратиться в сервисный центр.
Немецкие компрессоры Berg хорошо зарекомендовали себя во многих странах мира, в том числе и России. Высокое качество гарантируется благодаря использованию современных комплектующих и новейших технологий.
