Вакуумный датчик — это высокотехнологичное устройство, предназначенное для измерения давления ниже атмосферного уровня в замкнутых системах. В отличие от обычных манометров, вакуумные датчики способны регистрировать минимальные изменения давления в условиях, где обычные приборы бессильны. Такие датчики являются ключевыми компонентами в различных наукоемких и промышленных процессах, где точность и стабильность условий имеют решающее значение.

Устройство и принципы работы вакуумных датчиков

Вакуумный датчик давления — особенности его устройства

Конструкция прибора довольно проста:

• корпус, в котором собран весь механизм;
• трубка Бурдона — чувствительный элемент;
• квадрант или тяга, передающая усилие с изогнутой трубки;
• механизм, руководящий движением стрелки;
• сама стрелка и шкала с градацией единиц измерения.

Механизм закрыт прочным стеклом, корпус оборудован устройством для подключения к системе или трубопроводам. Именно на такие устройства возлагается регулирование параметров, которые не должны превышать допустимого максимума.

Вместо стрелочного варианта в системах вакуумного типа сегодня применяются электронные аналоги, которые выдают все замеры на дисплей блока управления.

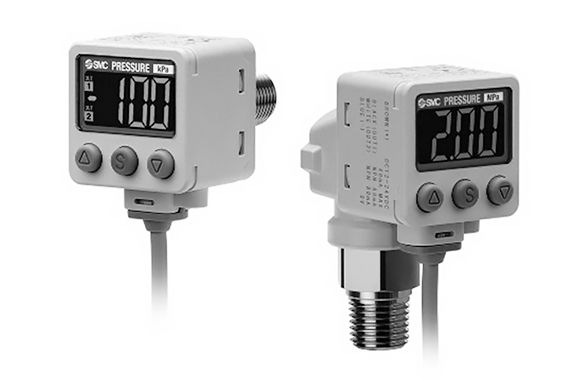

Вакуумный датчик давления — как устроена конструкция и принцип работы

Работа вакуумных датчиков основывается на различных физических принципах, каждый из которых имеет свои особенности и области применения. Среди них выделяются три основные типа:

1. Деформационного типа замеряют силу воздействия газов или их смесей на чувствительную область прибора. Диапазон измерения — до одного миллибара.
2. Тепловые устройства работают по несколько другому принципу, здесь имеет значение, какой газ используется там, где требуется произвести замеры. Измерение основано на тепловой проводимости, которая зависти от изменений давления. У таких приборов имеется ограничения по процентному содержанию водяных паров.
3. Изделия ионизационного типа используют датчики, где присутствуют нагреваемый анод и холодный катод. Осуществляется замер ионного тока. Такие изделия применяются для установки в различных системах, которые создают высокие и сверхвысокие параметры вакуума.

Кроме перечисленных изделий, существуют приборы с более широкими диапазонами измерений, они состоят из устройств разного типа, но представляют собой единый прибор.

Области применения вакуумных датчиков

Вакуумные датчики находят применение в самых разнообразных отраслях, от промышленности до медицины. Например, в пищевой промышленности они используются при лиофилизации или сублимационной сушки в вакууме пищевых продуктов с последующей их упаковкой.

В химической индустрии вакуумметры применяют для контроля над выполнением испытаний, например, при работе со взрывоопасными веществами, когда нужно тщательно отслеживать изменение уровня давления в системе.

Такие приборы нашли применение при производстве высокотехнологичной продукции, например, полупроводников. Их постоянно используют во время заправок хладагентом или при ремонте морозильных установок и кондиционеров.

Научные исследования, особенно в области физики элементарных частиц, требуют работы в условиях глубокого вакуума. Вакуумные датчики помогают поддерживать стабильные условия внутри экспериментальных установок, где даже незначительные колебания давления могут исказить результаты.

В медицинской сфере вакуумные датчики применяются в стерилизаторах и системах для поддержания чистоты операционной среды. Вакуум необходим для эффективной стерилизации инструментов и материалов, а точное измерение давления гарантирует безопасность и надежность этих процессов.

Виды вакуумных датчиков

В вакуумных системах и насосах используются различные типы датчиков, каждый из которых обладает своими особенностями и преимуществами. Рассмотрим четыре основных типа вакуумных датчиков: датчики Пирани, ВИТ, стрелочные и цифровые датчики.

Датчики Пирани

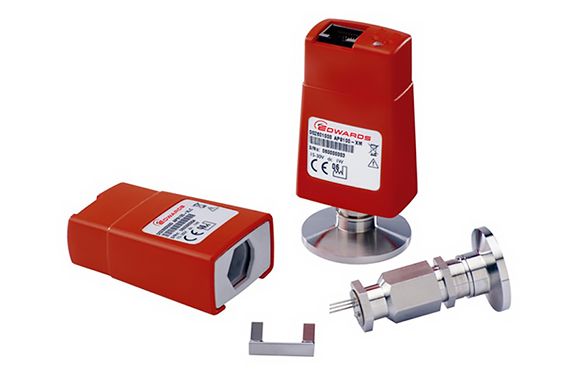

Вакуумные датчики Пирани

Датчики Пирани получили свое название в честь итальянского физика Марчелло Пирани, который разработал этот тип устройства в начале XX века. Принцип работы датчика Пирани основан на изменении теплопроводности газа в зависимости от давления. Внутри датчика находится тонкая нить, которая нагревается электрическим током. При изменении давления теплопроводность газа меняется, что приводит к изменению температуры нити и, соответственно, её сопротивления. Эти изменения фиксируются и преобразуются в показания давления.

Датчики Пирани широко используются в диапазоне от среднего до низкого вакуума и являются популярным выбором благодаря своей простой конструкции и надежности. Они находят применение в таких областях, как контроль вакуума в технологических камерах и в системах откачки газов.

ВИТ (Вакуумные ионизационные трубки)

Вакуумные ионизационные трубки (ВИТ), или ионизационные вакуумные датчики, работают на основе измерения степени ионизации газа под воздействием электрического поля. Они предназначены для работы в условиях ультравысокого вакуума, где другие методы измерения давления оказываются недостаточно точными. Внутри трубки газ ионизируется, и количество образующихся ионов прямо пропорционально уровню вакуума. Чем выше вакуум, тем меньше количество ионов, что позволяет измерить давление с исключительной точностью.

ВИТ используются в высокотехнологичных приложениях, таких как физика элементарных частиц, исследования космоса и производство микросхем, где требуется измерение давления на уровне нанометров ртутного столба.

Стрелочные вакуумные датчики

Стрелочные вакуумные датчики — это классические механические устройства, в которых измерение давления осуществляется с помощью стрелочного индикатора. Давление воздействует на чувствительный элемент, например, мембрану или трубку Бурдона, вызывая её деформацию. Эта деформация передается на стрелку, которая указывает текущее давление на шкале.

Хотя стрелочные датчики менее точны по сравнению с электронными аналогами, они остаются востребованными благодаря своей простоте, надежности и низкой стоимости. Их часто используют в системах, где не требуется высокая точность, но важна наглядность и устойчивость к сложным условиям эксплуатации.

Цифровые вакуумные датчики

Цифровые вакуумные датчики представляют собой современный тип устройств, оснащенных электронными компонентами для измерения и отображения давления. В таких датчиках используются различные принципы работы, включая те же, что и в датчиках Пирани или ВИТ, но с более продвинутыми методами обработки данных.

Датчики для вакуумных насосов и систем

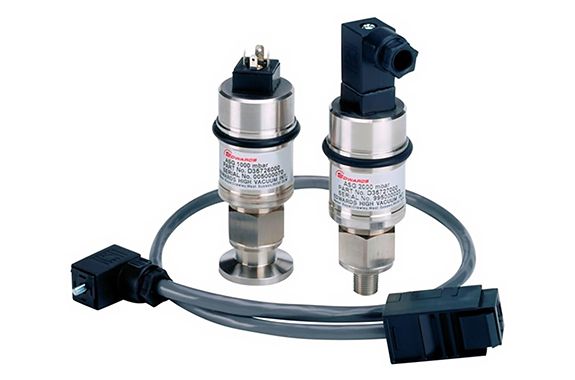

Датчики для вакуумных насосов и систем

Датчики для вакуумных насосов и систем — это неотъемлемая часть практически каждого агрегата, работающего на основе создания разреженного пространства. Эти устройства играют ключевую роль в обеспечении надежной и стабильной работы вакуумных насосов, поскольку от точности их работы зависит эффективность всего процесса. Принцип работы вакуумных насосов заключается в создании искусственного разрежения, и именно здесь вакуумные датчики становятся важнейшими элементами системы.

Конструкция вакуумного датчика состоит из двух основных компонентов. Первый из них — это гиперчувствительный элемент, способный улавливать даже самые незначительные изменения давления и превращать их в электрические сигналы. Второй компонент обрабатывает эти сигналы, оценивая их и преобразуя в измеряемые значения, которые затем выводятся на экран оператора. Этот процесс позволяет точно контролировать параметры вакуума, поддерживая стабильную работу насосов.

Вакуумные насосы требуют использования специализированных регуляторов, которые могут управлять внутренними процессами с максимальной точностью. Вакуумные датчики выполняют эту функцию, предотвращая утечки и стабилизируя внутреннее давление. Это важно для предотвращения возможных неисправностей, которые могут возникнуть при работе насосов в условиях изменяющегося давления.

Вакуумные датчики различаются по способам установки, областям применения и принципам работы. Некоторые модели разработаны для работы в условиях высоких температур, другие — для эксплуатации в агрессивных средах. В зависимости от конкретных условий использования, выбирается наиболее подходящий тип датчика.

Современные производители предлагают широкий ассортимент вакуумных датчиков, адаптированных для различных вакуумных систем и насосов. Это оборудование обеспечивает высококачественные измерения давления и помогает поддерживать стабильность и безопасность работы сложных систем, где точный контроль вакуума имеет решающее значение.

Популярные производители и их особенности

Среди ведущих производителей вакуумных датчиков можно выделить компании Pfeiffer Vacuum, Inficon и Edwards, каждая из которых занимает свою нишу на рынке благодаря уникальным решениям и технологиям.

Pfeiffer Vacuum славится своими ионизационными датчиками, которые обеспечивают высокую точность измерений в условиях сверхвысокого вакуума. Эти датчики широко используются в научных исследованиях и высокотехнологичных производствах, где требуется точный контроль давления.

Inficon предлагает широкий спектр вакуумных датчиков для полупроводниковой индустрии. Продукция компании отличается высокой интеграцией в сложные производственные системы, что делает ее популярным выбором для производителей полупроводников.

Edwards известна своей надежностью и долговечностью. Вакуумные датчики этой компании часто используются в непрерывных производственных процессах, где стабильность работы оборудования имеет первостепенное значение.

Популярные производители и их особенности

Вакуумные датчики — это не просто измерительные приборы. Это сложные устройства, которые играют ключевую роль в обеспечении качества и стабильности процессов в различных отраслях. Выбор подходящего датчика зависит от специфики задачи и требований к точности, а известные производители предлагают решения, соответствующие самым строгим стандартам.
