Многие технологические процессы в промышленности требуют искусственного создания вакуума разных параметров, поэтому жидкостно-кольцевые агрегаты пользуются повышенным спросом. Они неприхотливы в использовании и не требуют постоянного технического обслуживания, как их аналоги масляного типа, отличаются высокой надежностью и безопасностью эксплуатации, экономически выгодны, т. к. цена несколько ниже других вариантов.
Содержание:
- ВВН — устройство
- Водокольцевой вакуумный насос — принцип работы оборудования
- Водокольцевые насосы Ангара
- Водокольцевой насос Busch
ВВН — устройство
Водокольцевые насосы имеют внешний вид цилиндрического барабана с входным и выпускным патрубками, оборудованными уплотнениями, изделия относятся к центробежной технике. Конструкция простая и не отличается большими сложностями: рабочее колесо с лопастями, которое иногда называют импеллером, располагается в отдельной камере, ограниченной корпусом изделия. Спереди насоса имеется всасывающий патрубок, а сзади — выводящий или выхлопной. Внутри рабочего отсека происходит главный технологический процесс — сжатие рабочего потока при перемещении от точки входа к отверстию вывода. Перед началом работы в агрегат заливается вода, затем начинается вращение, центробежные силы отбрасывают воду к внутренней части корпуса, образуя водяное кольцо. Между ступицей вала и этим кольцом образуется свободное пространство, в которое и засасывается газ. Уплотнения препятствуют перетеканию рабочего потока сквозь минимальные зазоры между валом и импеллером.
ВВН — устройство
Существуют два вида крепления рабочего колеса: на валу двигателя или на собственной оси, а связь с приводом осуществляется с помощью эластичной муфты.
Вал привода или ось импеллера опирается на подшипники, только в их корпусе возникает трение и все усилия, поэтому они подлежат периодической замене, но ресурс у таких изделий достаточно большой. Подшипники испытывают осевые и радиальные нагрузки, которые возникают от гидравлических сил и массы всей конструкции.
В современных моделях встречаются два колеса, такая усовершенствованная конструкция позволяет расширить сферу применения агрегата, потому что каждый импеллер фактически самостоятельный насос.
К положительным качествам водно-кольцевых агрегатов относится простая конструкция, где просто нечему ломаться, т. к. единственно подвижным узлом является ротор с лопастями и все детали изделия не соприкасаются во время работы. Нет трения — нет и износа, не нужен ремонт, а только периодический визуальный контроль при продолжительной непрерывной работе.
В рабочем отсеке присутствует вода, которая относится к самой дешевой технической жидкости, пополнить запасы ее не составляет труда, главное, чтобы она не содержала посторонних абразивных компонентов, чтобы не оказывать механического воздействия на лопасти при больших скоростях работы.
Единственными деталями, которые нужно менять несколько раз в год — уплотнительные сальники, прокладки и подшипники.
Водокольцевой вакуумный насос — принцип работы оборудования
Конструкция всего ассортимента моделей водно-кольцевых агрегатов, а также функциональные особенности напрямую зависят от тех задач, которые они выполняют на производстве. Например, изделия НВМ или насосы вакуумно-мембранного типа применяются для работы с газами и парогазовыми смесями, где отсутствует конденсат, но могут присутствовать незначительные примеси твердых частиц.
Водокольцевой вакуумный насос — принцип работы оборудования
ВВН перед началом работы наполняют жидкостью, которая в процессе вращения и будет создавать водяное кольцо в рабочем отсеке, где находится импеллер, а между валом и этим кольцом образуется свободное пространство, разделенное лопатками на равные сегменты.
При эксцентрическом расположении оси импеллера эти сектора сначала увеличиваются и всасывают рабочий поток, затем постепенно сужаются в объеме, из-за этого происходит активное сжатие пропускаемого сквозь насос газа или парогазовой смеси.
Всасывание происходит через входной патрубок, газы или их смесь проникают внутрь рабочего отсека, просачиваются сквозь водяное кольцо и попадают в сектора, а затем перемещаются к выходному патрубку, который располагается за вращающимся импеллером. Рабочий цикл простой, как все великие изобретения: сектора увеличиваются — происходит всасывание, затем начинается сжатие за счет уменьшения объема и конечная фаза вывод сжатого потока из агрегата. В целях повышения качества сжатия в агрегатах подобного типа входной диаметр делают большого диаметра, а выпускной несколько меньше.
Водное кольцо при прохождении рабочего потока фильтрует его, поэтому заполнение свободного пространства между ступицей и вращающимся слоем воды происходит уже очищенным от вкраплений газом. Вращение импеллера происходит непрерывно, поэтому и все технологические процессы внутри изделия происходят без потерь времени и энергетических ресурсов.
Водокольцевые насосы Ангара

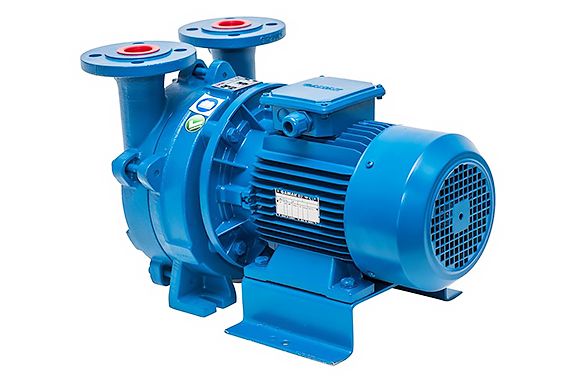

Серия агрегатов GMVP от производственной российской компании АНГАРА отличаются малыми габаритами и уникальным соотношением цены и качества. Изделия оснащаются механическими уплотнениями, которые полностью исключают негативные протечки сервисной жидкости. Все насосы оборудованы фланцами, кроме агрегатов с типовым размером 120 мм, которые имеют резьбовой тип присоединения.
Водокольцевые насосы Ангара
Технические нюансы:
- максимальная температура откачиваемого газа — не выше 100° C;
- температура сервисной жидкости — до 70° C;
- вязкость — 4 сст;
- плотность — 1,2 кг/дм3;
- мощность электрических двигателей привода — 0,75-11,0 кВт;
- скорость вращения варьируется в пределах — 1450-2900 об/мин;
- корпус изготовлен из шаровидного чугуна — марка G40;
- патрубки — чугун G25 ;
- импеллер (рабочее колесо) — бронза;
- пластины промежуточных портов — нержавеющая сталь марки AISI 304;
- механические уплотнения — карбид кремния SiC или Viton.
GMP250/160:
- максимальная производительность агрегата — 540 м³/ч;
- минимально допустимое остаточное давление — 40 мбар;
- мощность электрического двигателя привода — 15 кВт;
- скорость вращения импеллера — 1450 об/мин;
- напряжение сети питания — 380В;
- уровень шума — 66 дБ;
- расход сервисной жидкости (воды) — 40 л/мин;
- диаметр выходного и выходного патрубка — 65 мм;
- габариты агрегата — 1600х410х690 мм;
- масса — 385 кг.
По специальному заказу насосы могут изготавливаться полностью из стали AISI 304-316.
По всей территории РФ расположены более 20 центров сервиса, которые оказывают круглосуточную техническую поддержку российским промышленным предприятиям, эксплуатирующих технику с логотипом АНГАРА.
Водокольцевой насос Busch

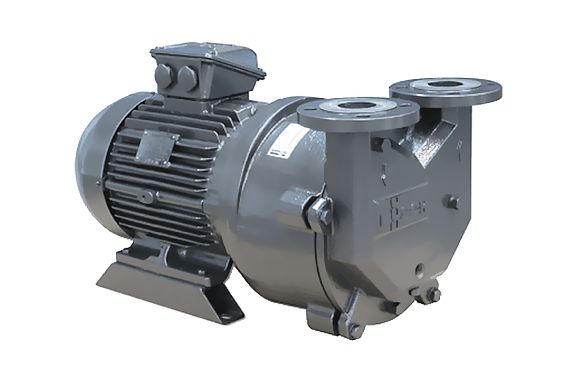

Dolphin серия LC 0280 A от концерна BUSCH, Германия — одноступенчатый агрегат с одним рабочим отсеком, используется для откачки газов и их смесей из герметических резервуаров. Конструкция моноблок с присоединением электрического двигателя привода при помощи фланцев, поэтому устройство получается довольно компактное. Применяется на промышленных предприятиях для проведения ответственных процессов.
Водокольцевой насос Busch
Изделие оборудовано дополнительным антикавитационным клапаном и уплотнениями вала механического исполнения. Корпус изготовлен из чугуна с фланцевыми патрубками диаметром 65 мм, импеллер изготовлен из бронзы, но по желанию клиентов может быть выполнен из стали марки AISI.
Модель LC 0280 A:
- максимальная производительность — 276 м3/ч;
- создаваемый вакуум — 33 мбар;
- мощность привода — 7,5 кВт;
- скорость вращения — 1450 об/мин;
- напряжение сети — 380В;
- расход воды — 25 л/мин;
- уровень звукового воздействия — 72 дБ;
- внутренний диаметр патрубков на входе и выходе — 50 мм;
- габариты — 700х370х380 мм;
- вес — 132 кг.
В заключение представляем насосы водокольцевого типа от итальянских компаний Robuschi серии RVS, где импеллер закреплен на валу привода, и RVS/SG, отличающиеся по конструкции — с наличием муфты и фланцевого соединения с электродвигателем.
Модели RVS3/M-16/M:
- расход — 40-200 м3/ч
- вакуум — 33 мбар;
- мощность электродвигателя — 1,5-5,5 кВт;
- уровень шума — 72 дБ;
- вес — 25-95 кг.
RVS7/SG-21/SG:
- производительность — 99-380 м3/ч;
- давление — 33 мбар;
- электрический привод — 3-11 кВт;
- скорость вращения ротора — 1450 об/мин;
- масса — 96-226 кг.
Рабочее колесо жестко стоит на валу насоса, а не электропривода, как в моноблочной версии. Вал опирается на два подшипника, что продлевает их ресурс и электрического двигателя. Поэтому изделию реже требуется техническое обслуживание и демонтаж привода осуществить намного легче.
А также Finder Pompe с корпусом из чугуна высшего качества, колесо с лопастями и все внутренние детали — нержавеющая сталь. Применяются для перекачки взрывоопасных и агрессивных газов, агрегаты способны обеспечивать высокую производительность при уровне создаваемого вакуума 80—120 мбар.
Серии CDS-N 3-30 — NP 855:
- привод — 1,1-110,0 Kw;
- уровень шума — 66-87 дБ;
- скорость всасывания — 21,0-3200 м3/ч;
- объем воды — 1,1-135,0 л.
Агрегаты оборудованы двумя ступенями с повышенной производительностью и могут работать при высоком содержании разных вкраплений в рабочем потоке. Смазка подшипников только консистентная, а уплотнения применяются механического типа из нержавеющей стали, карбида кремния, графитовые или марки Витон.
