Кольцевые вакуумные агрегаты жидкостного типа необходимы для применения во множестве сфер промышленности. Это связано с тем, что основная часть технологических и химических реакций проводится в разреженной среде – в вакууме. Для получения необходимых условий и с нужным уровнем давления используются эти устройства.
Содержание:
- Как работает водокольцевой вакуумный насос
- Насосы водокольцевые ВВН 2 и ВВН 3
- Другие модели вакуумных насосов водокольцевых
Как работает водокольцевой вакуумный насос
Принцип работы водокольцевых насосов заключается в образовании центробежных сил в рабочем отсеке. В нем образуется кольцо, из-за которого откачивается воздух.
Как работает водокольцевой вакуумный насос
Через образовавшееся кольцо внутри механизма появляется зона вакуума или со слабым давлением.
Жидкостно-кольцевой агрегат – это барабан в виде цилиндра, у которого присутствует входной и выходной проем. Вокруг них ставится уплотнительная прокладка, куда входят загрязненные пары, а выходят чистые. Внутри агрегатирован ротор с лопастями.
Перед стартом процедур ВВН наполняют водой. Ротор установлен в стороне от центра. Происходит пуск вакуумного насоса ВВН, далее рабочее вещество прижимается к стенкам барабана. Подобное достигается за счет действий центробежных сил. Образованное пространство между ротором и водой становится областью разреженного вакуума.
Справка! Лопасти агрегата стоят неравномерно, из-за чего рабочая зона поделена на разные по объему области. Воздух поступает в центр механизма из-за разницы давлений. Водно-кольцевое устройство очищает пары, после очищенные заполняют зоны между лопастями.
Следующее движение соединяет заполненные зоны с выходным проем, откуда удаляется очищенный газ. Поскольку ротор работает постоянно, без прерываний, то и чистка непрерывная. Такая особенность позволяет проводить процесс без потери времени.

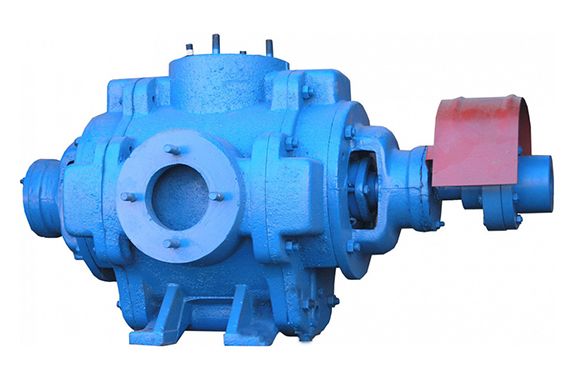

Насосы водокольцевые ВВН 2 и ВВН 3
ВВН 2 и ВВН 3 – это водокольцевые вакуумные насосы с номинальным давлением 0.02 МПа и 0.03 МПа соответственно.
Насосы водокольцевые ВВН 2 и ВВН 3
Насос вакуумный ВВН 2 применяется в широкой области отраслей промышленности. Рабочей жидкостью является вода. Показатель остаточного давления составляет 2 м3/мин.
Насос вакуумный ВВН 3 применяется целью удаления агрессивных или инертных газов. Проточная область агрегата зависит от того, для какой именно цели необходимо устройство.

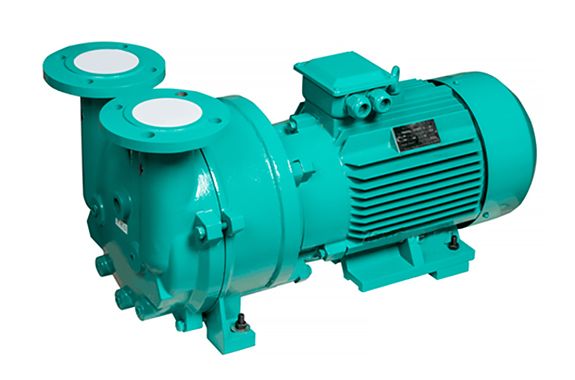

Другие модели вакуумных насосов водокольцевых
Помимо вышеописанных моделей производятся и другие водокольцевые вакуумные насосы ВВН. Так ВВН 1 является устройством, с номинальным давлением 0.04 МПа при всасывании.
Другие модели вакуумных насосов водокольцевых
Создается такой агрегат с разной производительностью. Данное значение может достигать до 25 м3/мин.
Водокольцевой агрегат ВВН 1-6 обладает производительностью в 6 м3/мин. Особенность функционирования не отличается от ВВН.
Агрегат 1-3 используется для удаления и очистки газов, не агрессивных к чугуну. Рабочая жидкость – вода и близкие по свойствам вещества.
Модель вакуум-насоса ВВН1-12 – это агрегат простого действия. Он горизонтальный, а движение воздуха имеет осевое направление. Отправляется через всасывающие и нагнетательные разъемы и сальниковым уплотнением вала.
Вакуум-насосы ВВН-3Н требуются для процедур с агрессивными парами. Элементы устройства, которые контактируют с рабочим воздухом изготовления из «нержавейки» серии 12Х18Н9Т.
Модель 2 ВВН 1 25 производится из двух материалов:
- если контактирующие поверхности выполнены из углеродистой стали и сплавов, то это модель 2ВВН1-25;
- если созданы из нержавеющей стали, значит 2ВВН1-25Н.
В доильной системе используется ВВН 70А. Эта модель является частью комплектации насосной станции СН-60А, СН120. Технические характеристики оборудования следующие:
- работоспособность при вакууме – 48 кПа;
- max размер вакуума – 0.80 кг/см2;
- потребляемая мощность – до 4 кВт.
Следующая модель водокольцевых вакуумных насосов 2ВВН2 50 нужна для устранения неагрессивных к чугуну газов, чтобы сформировать вакуум в разбросе давлений от атмосферного до 10 кПа.
Технические характеристики данной модели следующие:
- работоспособность при начальном давлении в 0.02 МПа – 45 м3мин;
- расход жидкости – 75 дм3/мин;
- мощность мотора – до 110 кВт.
Существует масса разновидностей вакуумных агрегатов, которые широко применяются в различных отраслях промышленности. Принцип работы вакуумного насоса ВВН у каждого агрегата одинаковый – удаление загрязненных газов.
Отличие каждого насоса заключается в материале, из которого создаются поверхности частей, соприкасающиеся с рабочим воздухом. От этого зависит, с какими парами готов работать тот или иной вакуумный жидкостно-кольцевой агрегат.
