Промышленное производство особенно нуждается в высокотехнологичном оборудовании для вакуума. Спросом стал пользоваться насос турбомолекулярный, способный работать долгие годы без ежегодного ремонта. Огромный выбор расширил области применения и позволяет оперативно найти лучшую модель.
Содержание:
- Турбомолекулярный вакуумный насос
- Области применения ТМН
- Насосы Leybold турбомолекулярные
- Насосы Edwards турбомолекулярные
- Другие производители молекулярного вакуумного оборудования

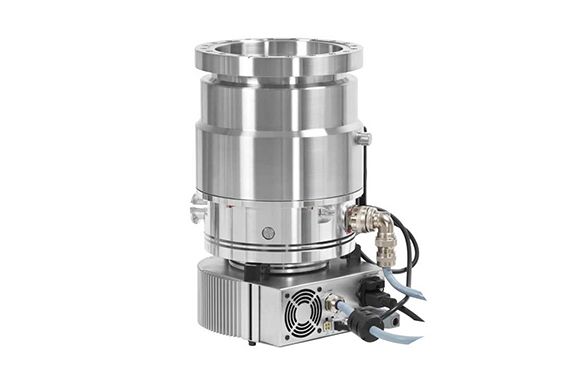

Турбомолекулярный вакуумный насос
Турбомолекулярный вакуумный насос
Чтобы понять, чем диффузионный насос отличается от турбомолекулярного, надо узнать особенности конструкции вакуумных моделей. Простота скорее свидетельствует о потенциале оборудования.
- В корпусе насоса закреплен электродвигатель, отвечающий за производительность.
- Диски статора и ротора обладают косыми радиальными каналами. Стенки расположены под углом по отношению к диску.
- Зазоры между валом ротора и статора перемещают молекулы для откачки.
- Подвижные и статичные каналы образуют перепады давления, способствующие получению высокого и сверхвысокого вакуума.
Первая схема подключения турбомолекулярного вакуумного насоса появилась в 1958 году и была предложена Беккером. За последующие десятилетия происходила модификация устройств, увеличившая коэффициент полезного действия и сроки эксплуатации.
Непосредственно принцип работы турбомолекулярного насоса изменился незначительно. Следует учитывать особенности конструкции и характеристики.
- Работа происходит после подключения двигателя к электросети или мощному аккумулятору.
- Ротор расположен в форвакуумной полости, позволяющей избежать трения и износа.
- Поражает скорость откачки турбомолекулярного насоса (от 18000 до 100 тысяч оборотов в минуту).
- Балансировке способствует установка подшипников, сделанных из керамики. В качестве альтернативного варианта применяют магнитный подвес или крепление. Более эффективно работают гибридные модели.
- Специальная консистентная смазка снижает перегрев. Расположение картриджа в нижней части избавит от появления частиц в вакууме. Заменить масло для турбомолекулярного насоса можно раз в 4-5 лет.
- Лопатки ротора и статора располагаются зеркально по отношению друг к другу для образования ступеней. В среднем их число варьируется от 9 до 21.
- Увеличение числа ступеней обеспечит компрессионное сжатие до максимальных величин в сотни единиц.
- При добавлении форвакуумного насоса облегчается откачка воздушной массы. Создается нужное давление, снижается вибрация и уровень шума.
Внешне агрегат больше напоминает турбину. Это позволяет назвать насос турбомолекулярным и выделить в отдельную категорию вакуумного оборудования.
Области применения ТМН
Области применения ТМН
Кинетический агрегат способен придать импульс молекулам и контролировать их движение. Ступени облегчают сжатие воздуха и откачку. Поддерживаются высокие скорости для получения сверхвысокого и высокого вакуума. С учетом мощности турбомолекулярный насос работает в различных отраслях.
- Чистый вакуум востребован в медицине и фармацевтике.
- На металлургических комбинатах производят удаление лишних примесей и улучшают структуру металла.
- Без прибора не обойтись при разработке радиотехнических устройств.
- Химическое производство нуждается в создании определенных условий (испарение, напыление, травление).
- Агрегат потребуется при изготовлении ускорителей и вакуумных печей.
- Выпускают полупроводники и электронные компоненты.
Интерес проявляют предприятия авиационной, нефтегазовой и атомной промышленности. Область применения расширяется, поскольку отмечают преимущества турбомолекулярного насоса.
- Оборудование для вакуума используют на разных этапах технологического процесса.
- Насос работает автономно или входит в состав другого оборудования.
- Быстрый разгон приводит к работе на высоких оборотах с минимальными показателями шума и вибрации.
- Контроллеры и датчики отслеживают температуру и регулируют рабочее давление.
- Не допустить излишнего нагрева позволит воздушное или водяное охлаждение.
- Можно не опасаться за загрязнение вакуума. Откачка не сопровождается выбросом вредных водородов в атмосферу.
- Замена стальных шариков керамикой положительно отразилась на сроках эксплуатации.
- Отмечают стабильность в работе и замену отдельных компонентов спустя несколько лет работы.
- Сроки службы превышает 10 лет и доходят до 30. Преждевременный ремонт турбомолекулярных насосов происходит в редких случаях.
Долговечность и стабильность делают насос турбомолекулярный востребованным. Основную продукцию устанавливают на производстве, иначе невозможно провести важные процессы.
Насосы Leybold турбомолекулярные
Насосы Leybold турбомолекулярные
Положительные отзывы получил турбомолекулярный насос Leybold. Сборка оборудования на предприятии в Германии приносит неплохие дивиденды:
- отсутствие масла позволит получать чистый вакуум в высоком и сверхвысоком диапазоне;
- используют гибридную систему подшипников;
- отдельно интегрирован преобразователь частот;
- расположение лопаток увеличивает скорость работы и снижает вибрацию;
- встроенная электроника упрощает процесс управления;
- упрощен монтажа;
- придуман оригинальный метод магнитного крепления;
- обеспечен контроль и регулировка температуры во время работы.
Качество сборки увеличивает сроки службы до двух десятков лет. Расходы на эксплуатацию остаются мизерными, учитывая замену отдельных элементов через 5 лет.

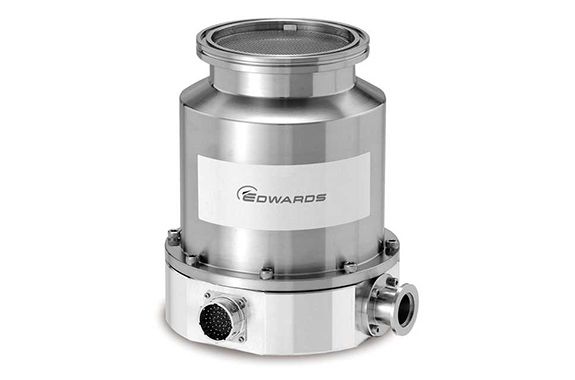

Насосы Edwards турбомолекулярные
Насосы Edwards турбомолекулярные
Серьезным конкурентом выступает английский концерн, предлагающий турбомолекулярный насос Edwards в различных модификациях. Больше всего спросом пользуются устройства из серий EXT и nEXT.
- Доработка ротора даст возможность работать с низким остаточным давление при высокой пропускной скорости.
- Снизить вибрацию и энергопотребление помогают керамические шарики подшипников или магнитный подвес.
- Система охлаждение позволяет наладить контроль за температурой, не допуская излишнего перегрева.
- Соблюдаются экологические нормы и выброса углерода не происходит.
- Подшипники не подвержены износу и прослужат долгие годы.
Производительность насоса будет зависеть от места предполагаемой эксплуатации. Характеристики устройств востребованы на предприятиях по производству ускорителей и полупроводников.
Другие производители молекулярного вакуумного оборудования
Число производителей оборудования для вакуума заметно выросло. Есть отличный турбомолекулярный насос российского производства. Вполне надежные модели выпускает Китай и Япония.
- Уникальные системы смазки и подвески делают насос турбомолекулярный HiPace 300 востребованным. Характеристики демонстрируют высокие коэффициенты сжатия и скорости откачки (300 л/с). Керамический подшипник прослужит до 5 лет и для замены потребуется полчаса. В статоре магнитного подшипника установлен защитный безмасляный элемент, препятствующий износу.
- Минимальная вибрация и гарантийный срок для подшипников в 7 лет имеет турбомолекулярный насос EBARA. Внешний или внутренний контроллер облегает регулировку скорости вращения (свыше 40000 об/м). Не допустить попадания инородных частиц удается с помощью магнитного подвеса. Компактные габариты допускают установку на подвижные части вакуумного оборудования.
- За надежность и простоту в обслуживании выбирают китайский насос турбомолекулярный KYKY. Расширен функционал с добавлением режима Турбо. Прочный ротор не допускает излишней вибрации. Керамические подшипники способствует установке устройства в произвольном положении и фланцем вниз. Параметры компрессии быстро создают сверхвысокий вакуум.
- Увеличенный ресурс (200000 часов работы) и немалая скорость откачки свойственны турбомолекулярным насосам Agilent. Трение подшипников почти не происходит из-за использования консистентной смазки, которая расположена внизу. Выпускают две серии устройств, создающих чистую вакуумную среду.
- Если использовать турбомолекулярный насос ВВ 150 нужно предварительно рассмотреть характеристики. Питерская компания устанавливает два типа охлаждения (водяное, воздушное) и блока управления. Режимы разгона (3 и 5 минут) обеспечат вакуум в сверхвысоком и высоком диапазоне.
- Достичь высокую компрессию и выпускное давление удастся при использовании турбомолекулярного насоса nEXT 240d. Двигатель в его конструкции имеет улучшенную защиту. Запатентована подшипниковая система, снижающая уровни вибрации и шума.
- Стабильность в работе говорят о японском турбомолекулярном насосе Shimadzu. Регулировка производительности проходит плавно и достигает 100 %. Модели варьируют скорости откачки и доводят до 4200 л/с. Разнообразие вакуумных агрегатов расширяет области применения. Устройства проверяют на заводе перед отправкой.
- Несмотря на прекращение производства, спросом пользуется отечественный насос турбомолекулярный ВМН 500. Периодически приходится заменять подшипники вместе с роторными и статорными дисками. Устройство умеет работать продолжительное время и перекачивать немалые объемы газов.
Разнообразие вакуумных агрегатов постоянно расширяет области применения. Продолжительный срок эксплуатации связан с качеством сборки и износостойкостью подвижных элементов.
