Агрегаты, работающие без применения в рабочем пространстве нефтепродуктов для смазки, называются в технике сухими изделиями, они не так требовательны при эксплуатации, а использование их на производстве более экономичное, потому что не надо постоянно закупать дорогое вакуумное масло и часто проводить техническое обслуживание. Безмасляные насосы спирального и винтового типа используют вместо масла в рабочем отсеке очищенную воду, например, дистиллированную. Сухие агрегаты используются при производстве: продуктов питания, бумаги, а также для изготовления вакуумных установок для медицинских учреждений.
Содержание:
- Безмасляный пластинчато-роторный вакуумный насос
- Безмасляные вакуумные поршневые насосы
- Насос форвакуумный безмасляный
- Турбомолекулярный безмасляный насос
Безмасляный пластинчато-роторный вакуумный насос
Устройство масляных и сухих агрегатов роторно-пластинчатого типа сокращенно РВН, одинаковое, только у второго варианта отсутствуют масляная система и сепаратор для разделения рабочего потока и нефтепродуктов.

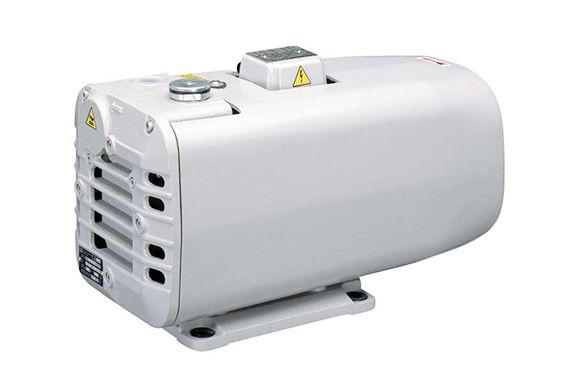

Безмасляный пластинчато-роторный вакуумный насос
Конструкция РВН:
- корпус изделия, где размещаются рабочая камера, а в ней ротор с прорезями для лопастей;
- всасывающий и выводящий патрубки;
- система охлаждения воздушного типа или водяная;
- газобалластное устройство.
В насосах с сухим ротором все детали работают без участия масла, поэтому происходит нагревание и быстрый износ деталей, поэтому лопатки изготавливают из графита или композитных материалов, но имеются и плюсы — гарантия отсутствия примесей в перекачиваемом объеме.
Агрегаты могут выпускаться с одной или двумя ступенями, первый вариант отличается более простой конструкцией и низкой ценой, поэтому они широко востребованы в промышленности, различных сельскохозяйственных структурах и быту.
Двухступенчатый вакуумный насос сухого исполнения имеет на борту два рабочих отсека, сообщающихся меж собой. Сначала сжатие производится в первой камере, а затем рабочий поток направляется в следующую герметичную камеру, где продолжается сжатие до нужных параметров.
Безмасляные вакуумные поршневые насосы
Такие агрегаты могут иметь различные конструктивные нюансы, что зависит от производителя. Например, WOB-L более полувека назад запатентовала конструкцию, в которой нет поршневого пальца, поршень и шток выливаются одной деталью. В основе своей поршневые агрегаты с момента первого ввода в строй конструкцию не изменяли: поршень двигается по герметичному цилиндру, плотно прижимаясь к его стенкам, а в движение его приводит шток от коленвала или кривошипно-шатунного механизма.

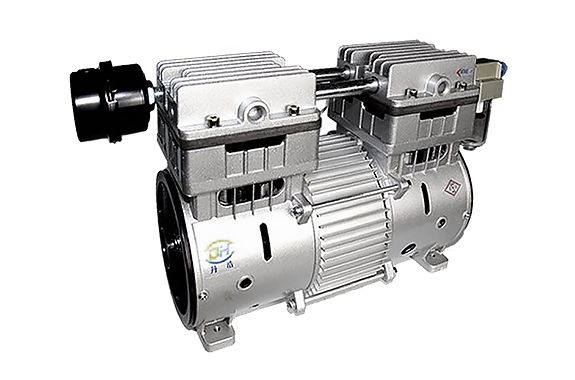

Безмасляные вакуумные поршневые насосы
Такие агрегаты, работая без масла, используются в пищевом производстве или для изготовления медицинской аппаратуры. Такие изделия более надежные и соответствуют всем санитарным нормам.
Поршневой сухого типа насос серии ВН 6.1 предназначен для создания разряжения в герметичной камере электрической вакуумной печи, выпуском занимается компания Аверон, Россия. Производительность 1,5 м3/ч, вакуум не менее 95%.
Насос форвакуумный безмасляный
Сухие агрегаты лишены всех недостатков, которые свойственны масляным аналогам: в рабочей камере отсутствуют пары нефтепродуктов с содержанием абразивной пыли, поэтому все детали могут работать дольше обычного. Форвакуумные безмасляные изделия могут перекачивать агрессивные, горючие и взрывоопасные газы. Цена современного вакуумного масла довольно высокая и за несколько лет эксплуатации насосов с его использованием набегает приличная сумма, т. к. нефтепродукты периодически надо полностью менять. Сухие варианты агрегатов в этом плане более рентабельны в использовании.

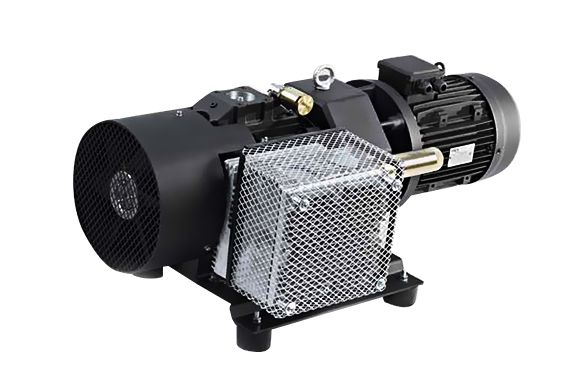

Насос форвакуумный безмасляный
Каждый год инженеры различных компаний усовершенствуют уже существующие модели сухих агрегатов, поэтому сегодня надежность и производительность их практически ни в чем не уступает масляным аналогам.
Основной недостаток — не столь низкие параметры создаваемого вакуума, решаются установкой на несущую раму второго бустерного типа агрегата, например, марки Рутса, чтобы выдавать необходимые для выполнения производственных задач параметры разряжения.
Такую доработку выполняют фирменные центры сервиса многих производителей безмасляных форвакуумных изделий на территории РФ, поэтому проблем у пользователей не наблюдается, как и с запасными деталями и расходными материалами.
Турбомолекулярный безмасляный насос

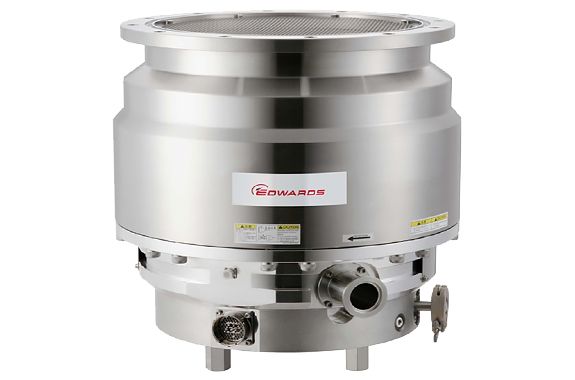

Турбомолекулярный безмасляный насос
Такого типа агрегаты предназначены для создания в изолированном пространстве глубоких параметров вакуума. ТМН, в отличие от изделий, которые способны выполнять аналогичные действия, может длительное время поддерживать достигнутые параметры, в зависимости от технологического процесса. Благодаря таким исключительным способностям такие агрегаты весьма активно используются в авиационной и ракетостроительной промышленности, при производстве сложнейших электронных приборов, например, телескопов для изучения космического пространства. В научных изысканиях ученых-атомщиков принимают активное участие изделия турбомолекулярного типа.
