Долгое время беспрерывной работы и возможность откачивать агрессивную среду демонстрирует винтовой насос. Наличие частиц, вязкость и чувствительность к сдвигу не помешают наладить функционирование в любых условиях. Налаженный выпуск позволяет подобрать агрегат российского или зарубежного производителя.
Содержание:
- Винтовой насос — схема и устройство
- Винтовой насос - принцип создания высокого давления
- Российские производители винтовых насосов
- Винтовые насосы Hanbell и Kashiyama
- Особенность эксплуатации винтовых приборов

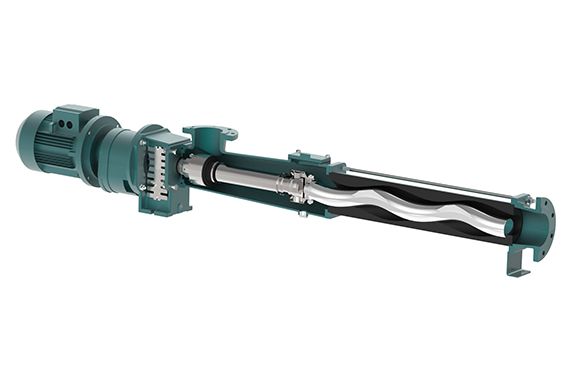

Винтовой насос — схема и устройство
Винтовой насос — схема и устройство
При разработке винтовых аппаратов удалось максимально упростить конструкцию. Это наглядно демонстрирует схема винтового устройства, включающая внутренние элементы.
- Главным элементом аппарата является пара из ротора винтообразной формы и статора винтового аппарата. Его делают из специального полимера, выдерживающего агрессивные воздействия и перепады температур.
- Встроенный мотор-редуктор позволяет упростить управление и наладить бесперебойный режим.
- Подшипники используют для жесткой фиксации вала. Уплотнители отвечают за герметичность.
- В корпусе предусмотрены каналы для охлаждения (водой, азотом).
- Откачка происходит через входной порт, для удаления встроен выхлопной.
- Используют шарниры и переходную стойку.
- В качестве дополнения устанавливают контроллеры.
Нередко винтовой агрегат высокого давления имеет коническую форму корпуса. Подобный тип способствует лучшему уплотнению и нейтрализации, позволяющей избежать протечек.
Конический винт воздействует на пружину и запускает процесс перекачки. На технические характеристики винтового аппарата влияет его разновидность.
- В одновинтовом агрегате в результате вращения образуются полости и накопленный объем переходит в область нагнетания.
- Наличие двух винтов помогает без труда перегонять вязкие материалы. Доработано уплотнение и предусмотрен обогрев.
- Трехвинтовый вакуумный винтовой прибор предназначен для откачки неагрессивной среды без абразивов и механических примесей. Нужно учитывать ограничения по показателям вязкости, если используют винтовой масляный аппарат.
Уникальность конструкции заключена в способности функционировать с разными материалами. Наличие частиц не мешает поддерживать высокую выработку.
Винтовой насос - принцип создания высокого давления
Принцип действия винтового устройства предельно прост. Эффективности способствуют вспомогательные и основные детали винтового агрегата.
- Винтовые роторы вращаются в противоположных направлениях. Это отсекает вероятность возвращения субстанций назад.
- Постоянно образуются полости и включается принцип выталкивания. При вращении создается нужное разрежение для быстрого всасывания откачиваемой среды из камеры.
- Газ поступает через входной порт в первую камеру. Теперь вал сумеет перекрыть входной порт.
- Вакуумный винтовой безмасляный прибор обеспечит стабильность и постоянный шаг валов. При каждом повороте происходит перемещение к выхлопному порту, когда происходит максимальное сжатие у передней стенки внутренней полости.
- На последнем этапе порт открывается и сжатый газ попадает в атмосферу. При этом вреда экологии не наносится.
- В винтовом аппарате с переменным шагом сжатие произойдет после каждого поворота. Процесс откачки будет оптимизирован.
Расположение винтов позволяет оставлять минимальный зазор и не соприкасаться со стенками. Преимуществами винтового устройства считают:
- способность наладить постоянный поток без перепадов и длительных остановок;
- умение самовсасывать густые, чувствительные и агрессивные вещества, выдавая на выходе давление 4-24 бара;
- несложную регулировку скорости, зависящую от мотора;
- возможность поддерживать высокое давление;
- балансировку механизма, приводящую к снижению вибрации и шума.
Каждый вакуумный винтовой аппарат способен функционировать долгие часы и прослужить много лет. Способность переносить перепады температур позволяет установить его на улице или в прохладном помещении.

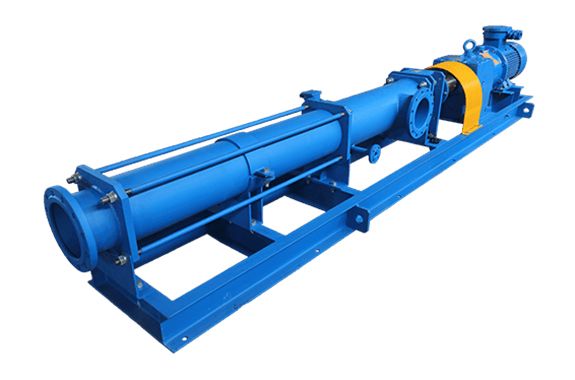

Российские производители винтовых насосов
Российские производители винтовых насосов
В последние годы винтовой вакуумный насос российского производства стал теснить зарубежную продукцию. Удачная конструкция позволяет выпускать агрегаты, не уступающие по своим техническим характеристикам.
- Продукция Пинского ОМЗ привлекает надежностью и простотой обслуживания. Изготавливают многоступенчатые, битумные и центробежные аппараты (ЦНСТ, ДС-125, АНС).
- Джилекс расширяет ассортимент и следит за качеством. Самовсасывающий Джамбо отличается простотой и эффективностью.
- Мощная база Ливгидромаша позволяет расширить модельный ряд. Продукцию устанавливают на энергетических и промышленных предприятиях. Востребован трехвинтовой А12В и винтовой агрегат Бурун.
- Белгородский гидромеханический завод подключился к программе импортозамещения. Винтовое оборудование маркируется как SP.
- Старейший машиностроительный Бецема имеет собственный испытательный стенд и обучает персонал за границей. Неплохо показал себя пневматический винтовой прибор ТА 40А. Используется при транспортировке строительных, пищевых и мелкозернистых материалов.
- Московский насосный завод выпускает различные агрегаты, включая трехвинтовую модель в бронзовом исполнении.
Список постоянно расширяется и пополняется новым вакуумным оборудованием. Среди зарубежных аналогов можно отдельно рассмотреть аппараты от Hanbell и Kashiyama.
Винтовые насосы Hanbell и Kashiyama
Винтовые насосы Hanbell и Kashiyama
Мощная производственная база и использование инновационных разработок позволяет с 1994 года выпускать винтовой насос Hanbell. Продукция китайской компании привлекает характеристиками аппаратов, разделенных на три серийных ряда (PS, PD и iPH). Правда отличия между ними незначительны.
- Выработка зависит от места эксплуатации в диапазоне от 22 до 3000 м3/ч.
- Быстро достигается предельный вакуум (0.10 Па), несмотря на присутствие твердых частиц и агрессивной среды. Внутренние элементы покрывают никелем.
- Контроль температуры помогает поддерживать заданный режим.
- Встроена система для продувки азотом, чтобы снизить уровень опасности.
- Снижен коэффициент шума и потребуется меньше энергии (экономия 25 %).
- Инвертор способствует плавному запуску. Происходит удаленный мониторинг и управление.
Ценится способность винтового безмасляного прибора Hanbell функционировать при грязных технологических процессах. На коэффициенте полезного действия это не отражается.
Безмасляная откачка нужна в металлургии и при изготовлении светодиодов. Проводится дегазация, сушка, напыление, травление и насаждение.
Солидную долю на рынке занимает винтовой насос Kashiyama (20 процентов). Инженеры японской компании собрали первый в мире безмасляный винтовой агрегат в 1986 году.
В зависимости от серии создается оборудование для перекачки неагрессивной среды (MU) или опасных коррозионных газов (SDE). Сближают винтовые аппараты Kashiyama характерные признаки:
- заметно уменьшены габариты вместе с весом (на 50 %);
- коэффициенты шума и вибрации минимальны;
- для безопасности используют сухой азот и другие инертные газы;
- скорость откачки доходит до 40000 л/мин;
- использован сплав никеля при создании ротора и корпуса;
- мелкие частицы не налипают внутри, поскольку снижается внутренняя температура (150º).
Существует одна отличительная особенность. В винтовое устройство Kashiyma встраивают агрегаты Рутса, чтобы расширить область применения и повысить производительность.
Китайская компания пока старается улучшить характеристики винтового прибора с помощью собственных разработок. Оборудование предназначено для вязких и агрессивных субстанций.
Особенности эксплуатации винтовых приборов
Особенности эксплуатации винтовых приборов
Неприхотливость и долгий срок эксплуатации расширяет области применения винтового прибора. В вакуумном оборудовании заинтересованы:
- фармацевтические компании;
- химические предприятия;
- нефтегазовая отрасль;
- лакокрасочные комбинаты;
- металлургические заводы;
- пищевая и целлюлозно-бумажная промышленность.
Создаются новые продукты и проводятся многие технологические процессы. Травление и напыление, перегонка и сушка. Перечень операций регулярно пополняется. Необходимо учитывать особенности аппарата перед выбором и монтажом. Следует обратить внимание на ключевые параметры.:
- Значение приобретает место установки и предназначение в качестве автономной или составной части системы.
- Определяют значения скорости, которая повлияет на продуктивность.
- Рассчитывают параметры давления (в барах).
- Состав субстанции играет важную роль. Вязкость и плотность дополняет содержание абразивных частиц.
- При подключении следует выяснить параметры напряжения. При перепадах понадобится трансформатор.
Уплотнители из специальных сплавов и керамики могут повредить после поломки корпус изнутри. Лучше использовать сальниковое уплотнение, которое может только привести к утечке.
Предупредить порчу фильтра сумеет настройка давления при помощи байпасной перепускной линии. Резкий износ происходит при холостом ходу. Нужно залить винтовой прибор перед началом запуска. В некоторых моделях установлена специальная защита, препятствующая холостому ходу.
